音箱固定钣金焊接件如何制作图纸及展开
下图是今天讲解的一个钣金焊接件的制作案例，后台有人问我钣金上的焊接螺柱如何表示，今天讲解这个案例给大家介绍一下。
三维图：

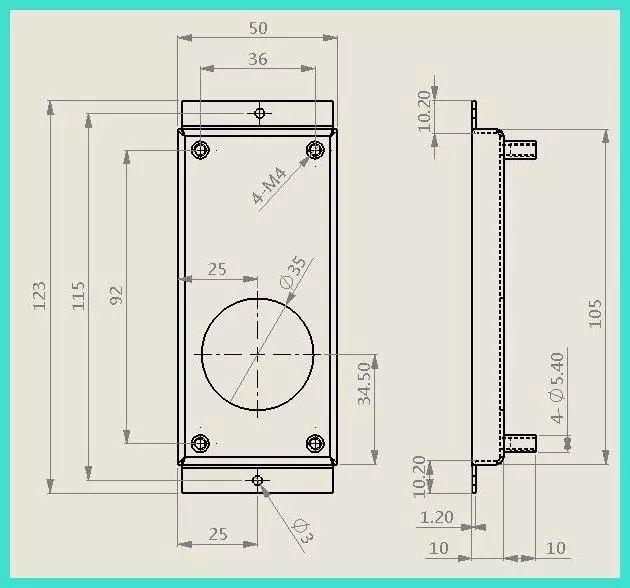

二维工程图：
作图步骤如下：

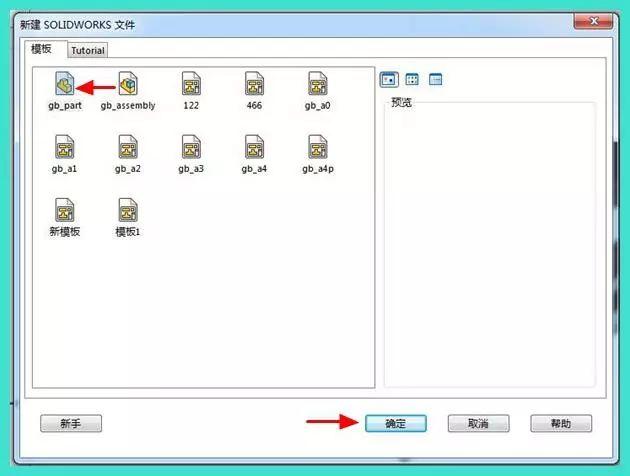

1.打开SolidWorks软件，【新建】-【零件】

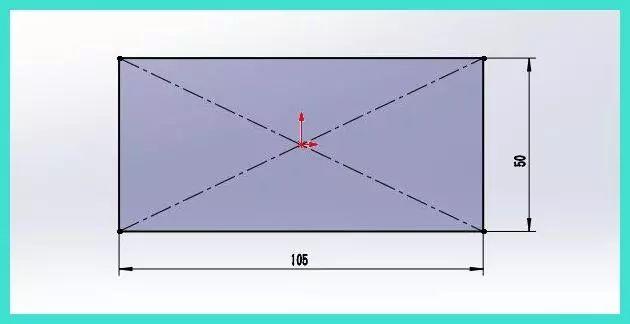

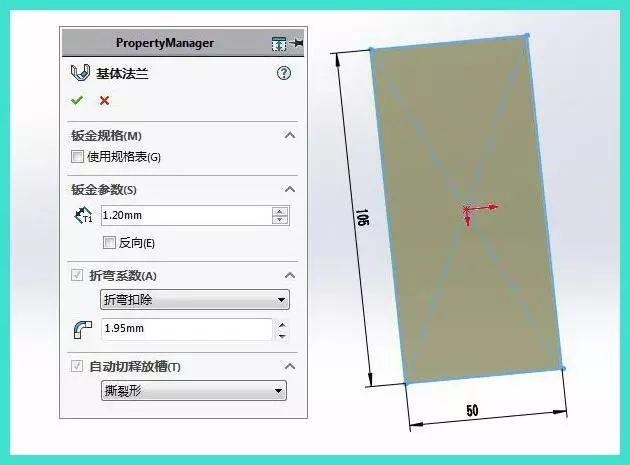

2 .先绘制基体法兰，点击【草图】先绘制草图，绘制矩形105*50
3.选择绘制好的草图，点击【基体法兰】 设置板厚1.2，折弯扣除1.95.自动切释放出槽，撕裂刑

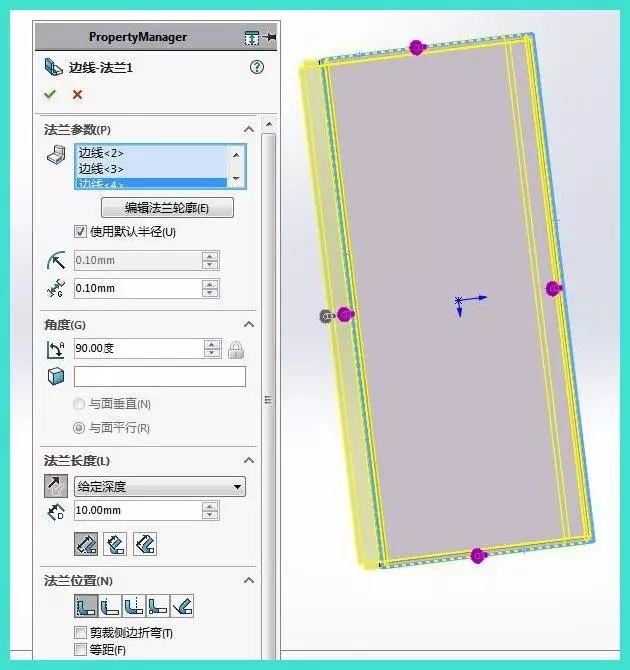

4.点击【边线法兰】绘制四面折弯10mm的边线法兰，按照下图设置参数

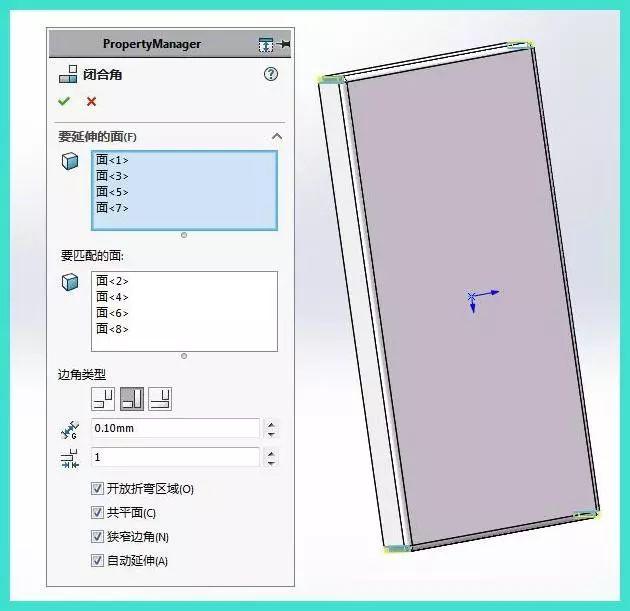

5.点击【闭合角】，闭合4个角，间隙设置0.1
6.点击【边线法兰】绘制折弯10.2的边线法兰按照下图设置参数

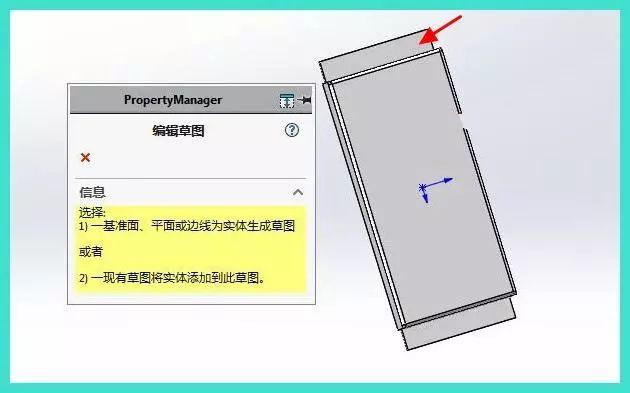

7.点击【草图】，绘图基准面选择箭头所示的面

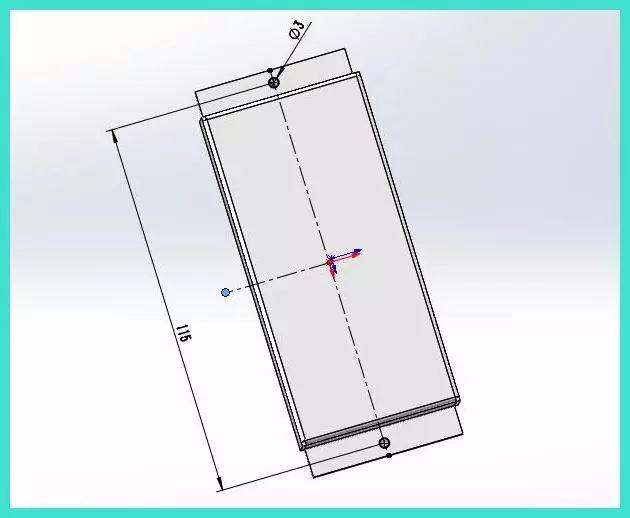

8.绘制两个直径3圆孔

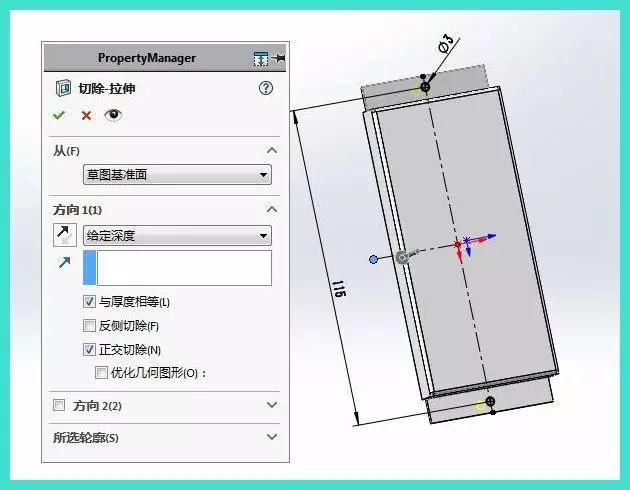

9.点击【拉伸切除】，拉伸深度与板厚相等

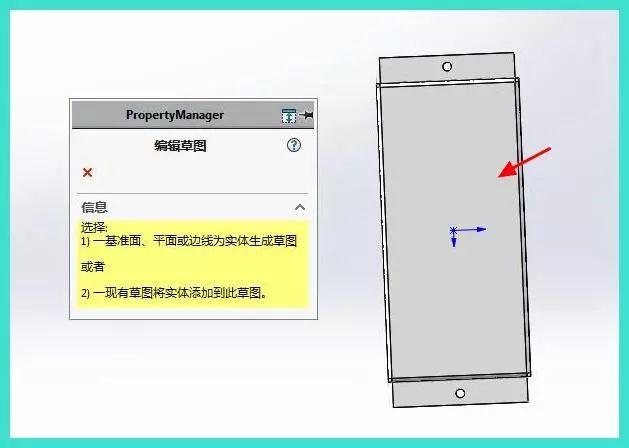

10.点击【草图】绘图基准面选择箭头所示的面

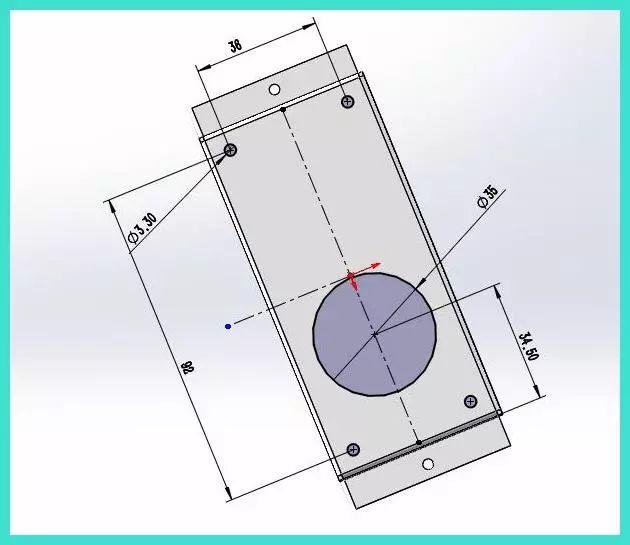

11.绘制草图

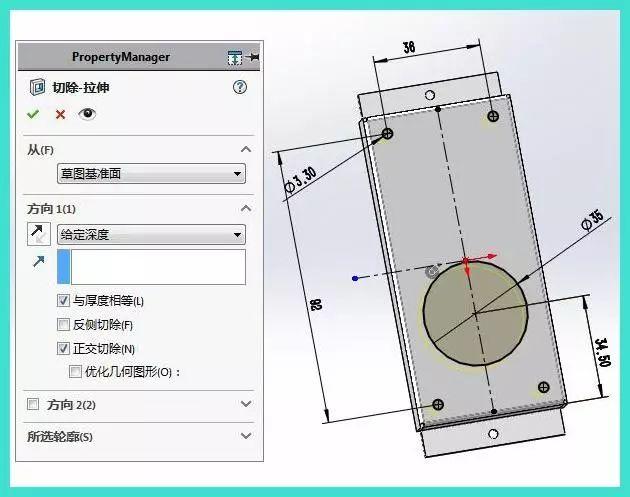

12.点击【拉伸切除】，拉伸深度与板厚相等

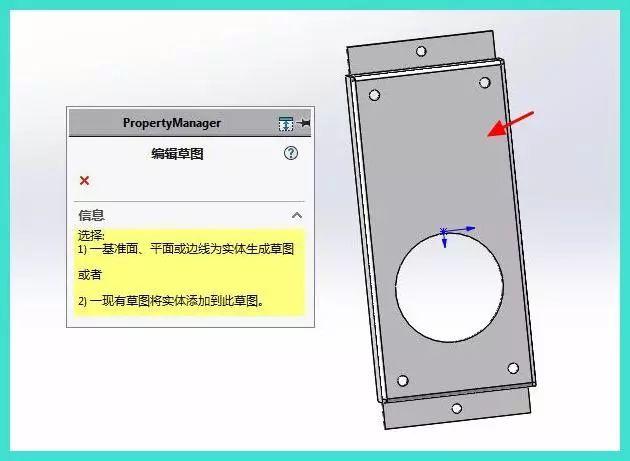

13.点击【草图】绘图基准面选择箭头所示的面

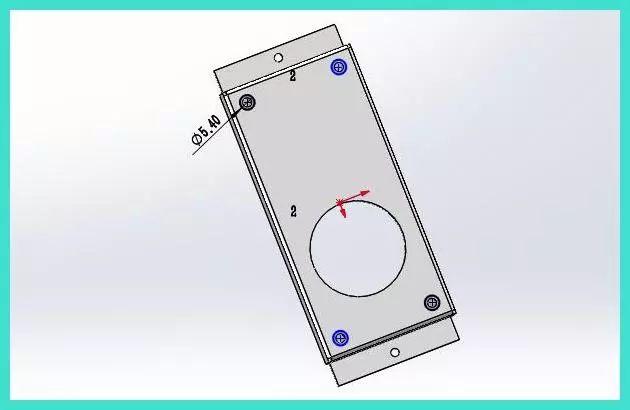

14.绘制拉伸凸台草图

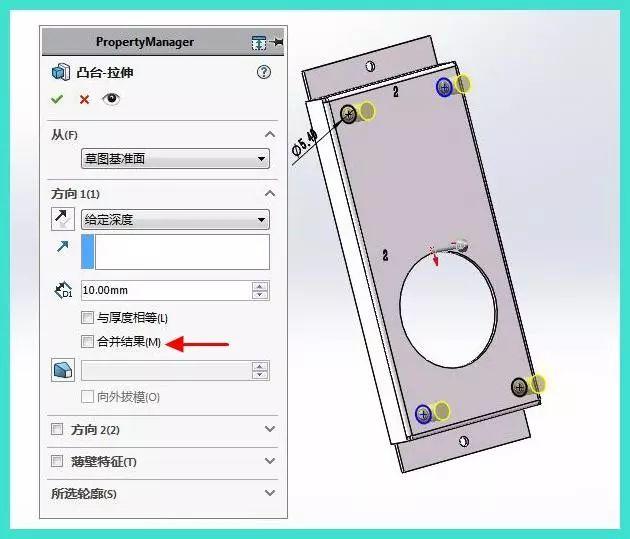

15.点击【拉伸凸台】，拉伸深度10mm

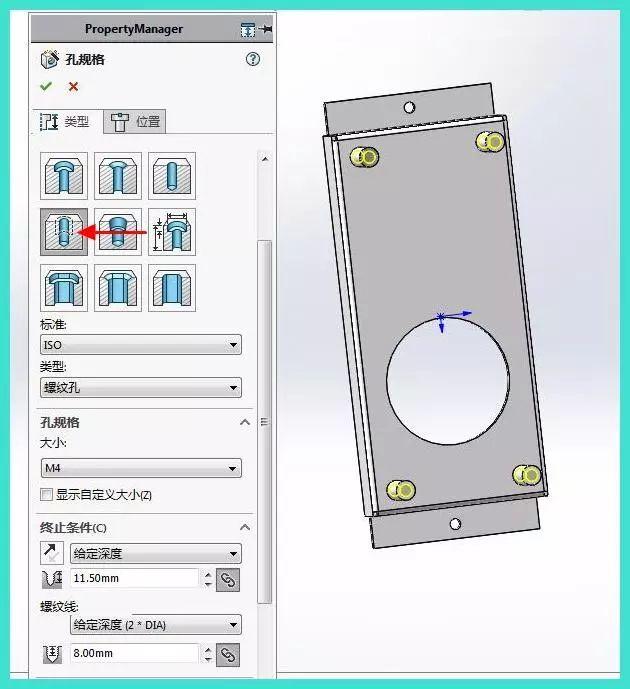

16.点击【异形孔向导】点击箭头所示的螺纹孔设置螺纹大小深度，点击位置，选择拉伸凸台的上表面

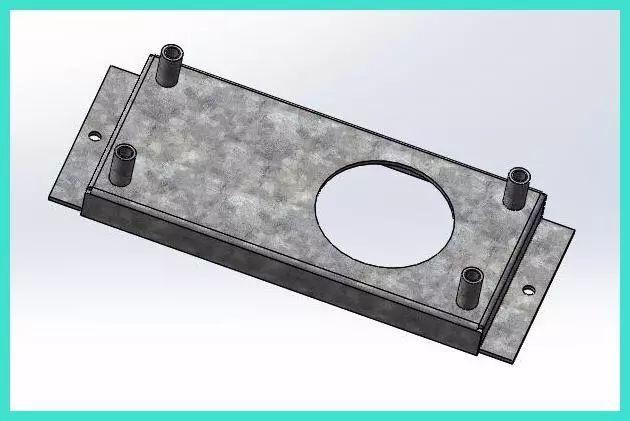

17.渲染一下

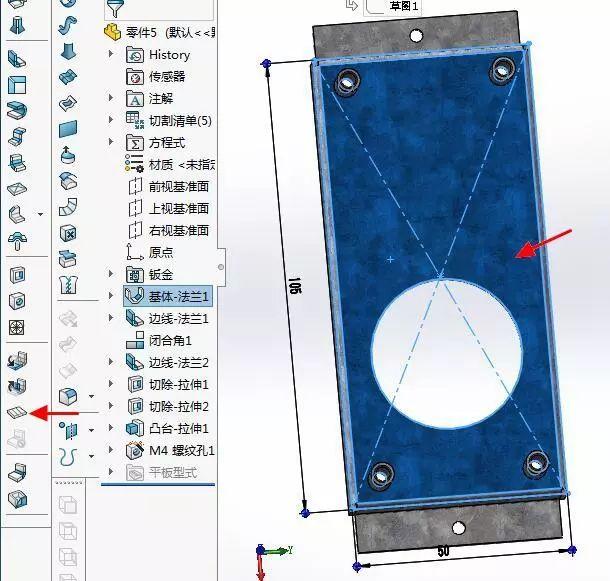

18.点击下图所示的面，点击展平

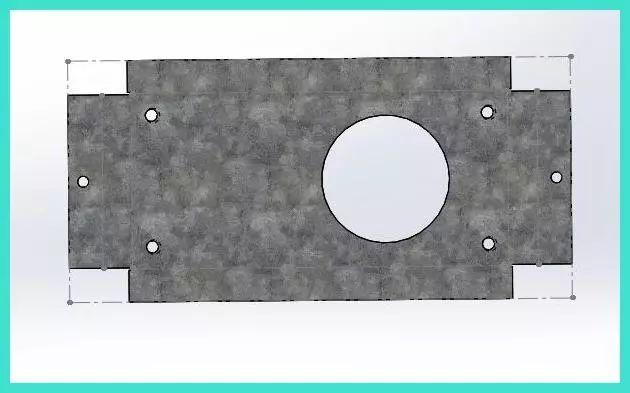

19.生成展开,右击展开的面可以输出CAD格式。
